일체형 제품 설계
설치부터 운영까지 고려한 패널

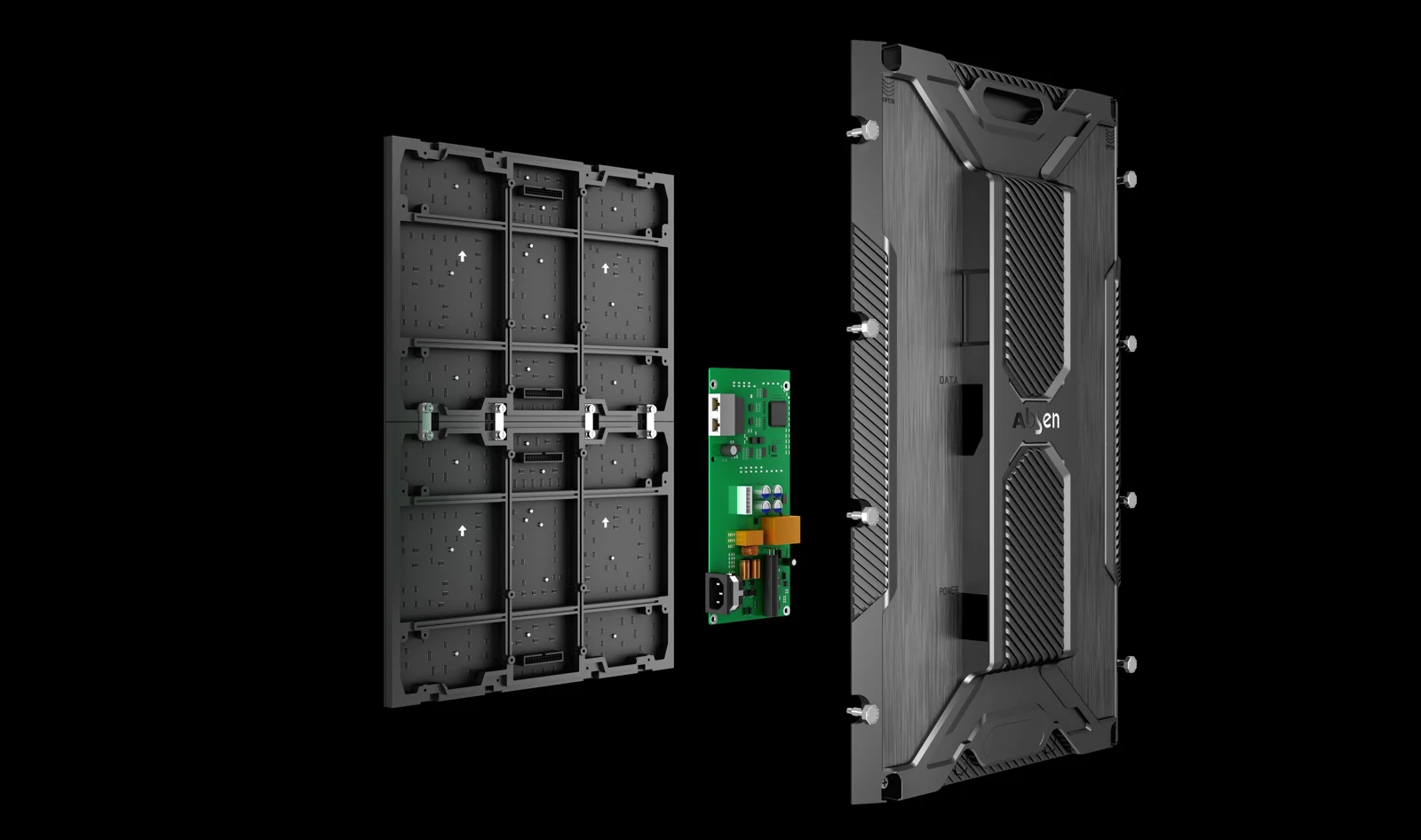

내열성과 강도를 고려한 유리섬유 강화 플라스틱 하우징에 전원·제어 기능을 통합했습니다. 사전 조립 구조로 패널의 평탄도를 확보하고 설치 과정을 간소화합니다.
- 벌집 구조에서 영감을 받은 하우징으로 강성과 공간 효율을 고려
- 3-in-1 보드와 유지보수용 후면 커버 통합
- 캐비닛 내부 케이블을 없앤 간결한 하드웨어 구조
실내 고정 설치용 LED 전광판

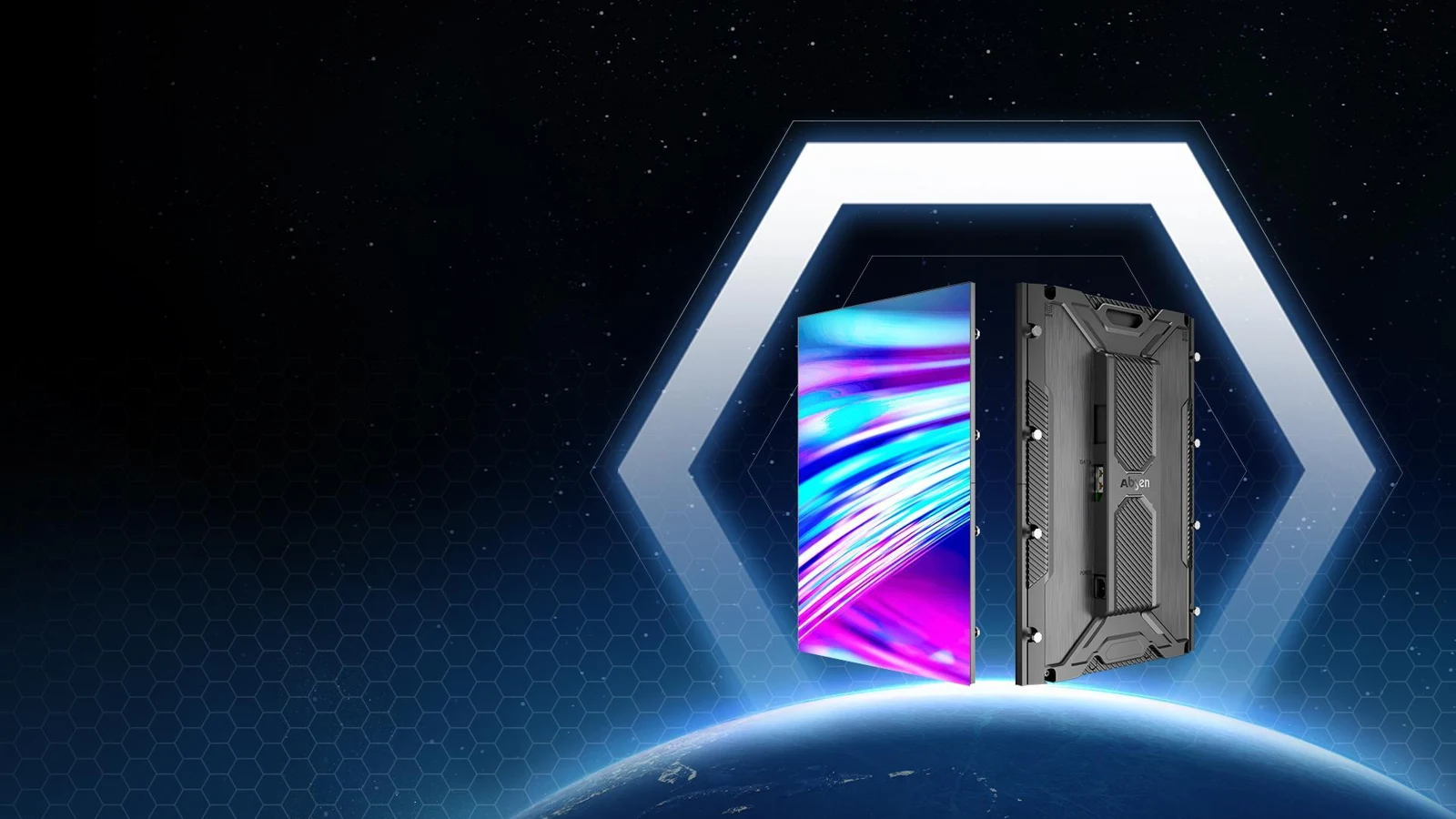

Absen CPS Series인스톨용 전광판
공간에 자연스럽게, 설치는 간편하게. CPS 시리즈는 가볍고 슬림한 일체형 패널에 전면 유지보수 설계를 더한 실내용 LED 전광판입니다. 교회, 회의실, 매장과 로비까지 다양한 상설 공간에 선명한 화면을 구현합니다.
320 × 480 mm 표준 패널 · 46.5 mm 두께 · 3840 Hz 주사율
간결한 구조, 가벼운 설치
공장에서 사전 조립된 일체형 패널로 현장 조립을 단순화하고, 얇은 구조로 공간 활용도를 높였습니다.
12.3 kg/m²
제품 소개 기준 경량 설계
46.5 mm
패널 전체 두께 · 최박부 24 mm
3840 Hz
고주사율 영상 표현
전면 유지보수
별도 후면 점검 통로 없이 관리
공간에 맞추는 디스플레이 설계
표준 패널과 소형 패널을 조합하고, 설치 목적에 따라 코너형 화면까지 검토할 수 있습니다.

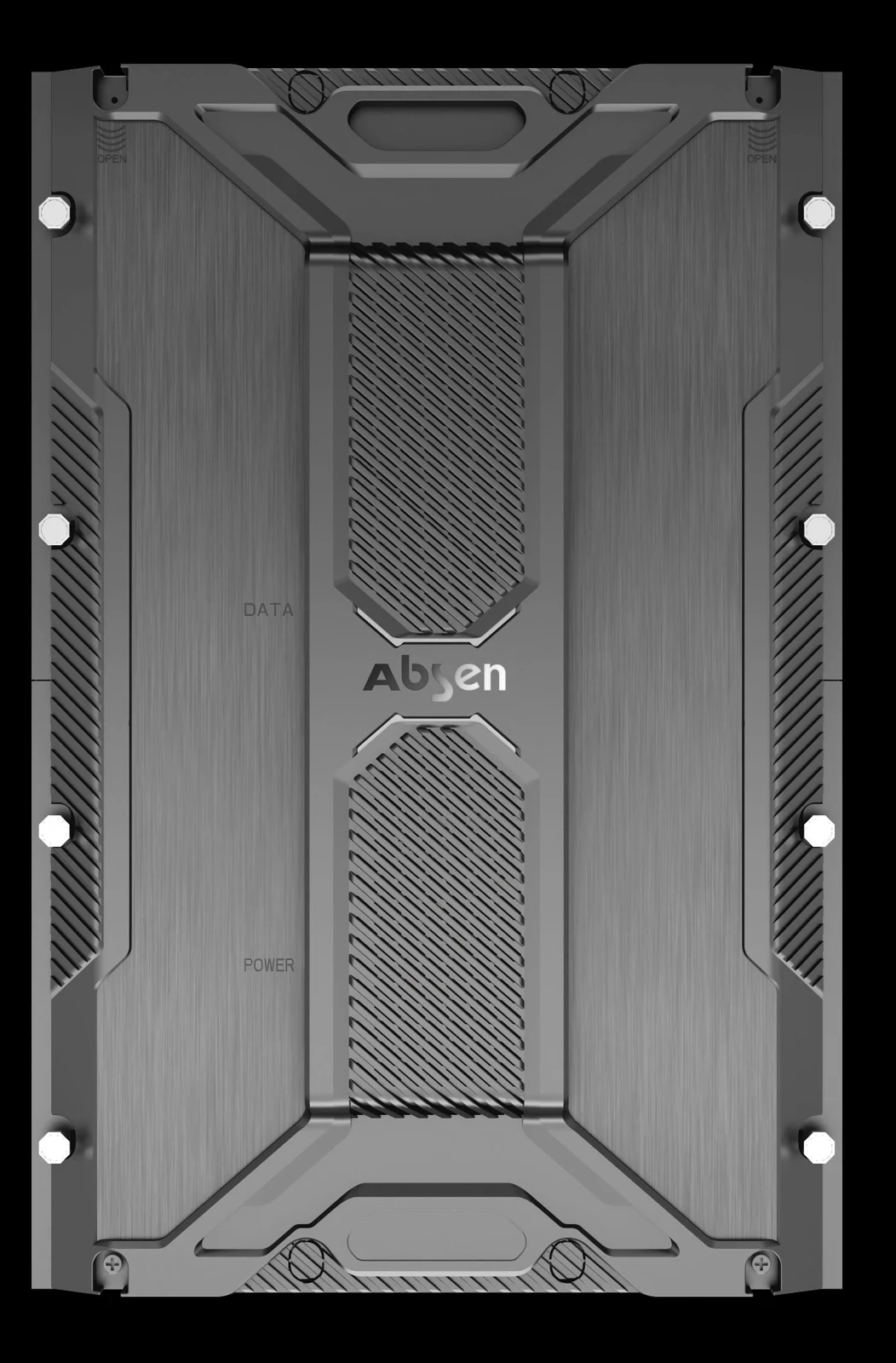

가볍고 슬림한 패널
표준 패널은 320 × 480 × 46.5 mm입니다. 얇고 가벼운 구조로 운반과 설치 부담을 줄이고 벽면 공간을 효율적으로 사용합니다.

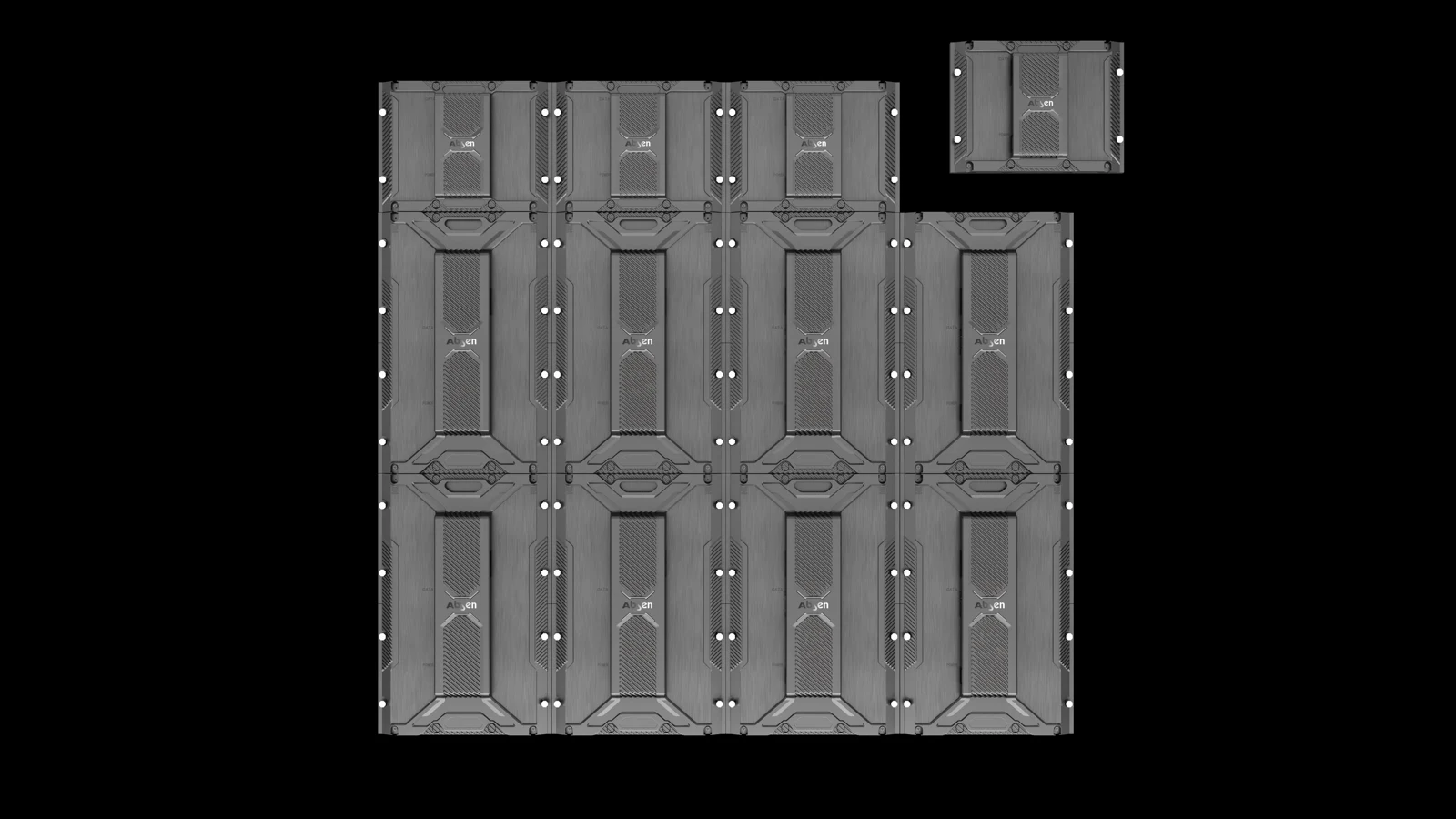

표준·소형 패널 조합
320 × 480 mm 표준 패널과 320 × 240 mm 소형 패널을 수직으로 연결해 화면 높이를 다양하게 구성할 수 있습니다.

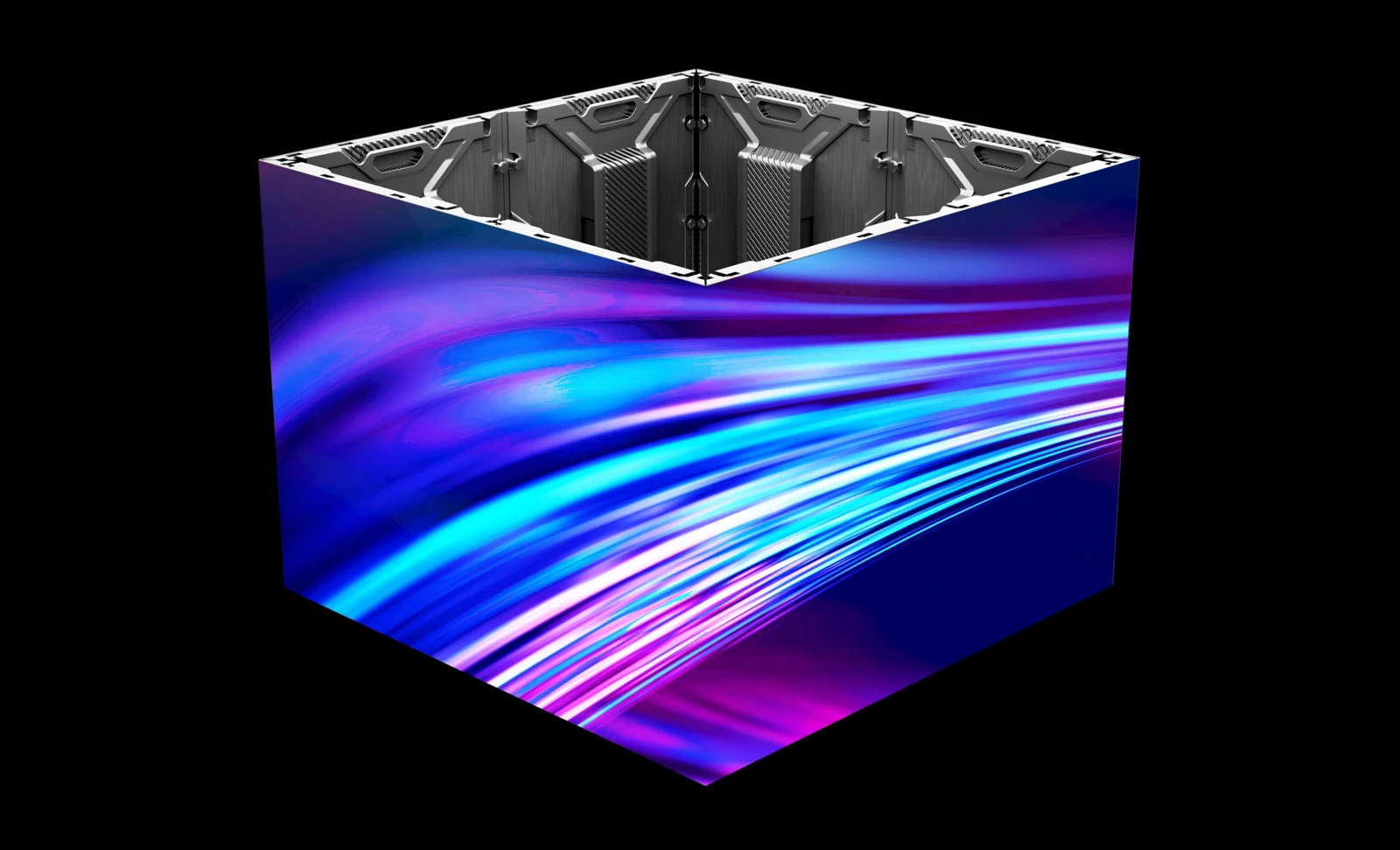

L자 코너·기둥 래핑
L자형 코너와 기둥을 감싸는 화면으로 공간에 맞는 디자인을 구현합니다. 코너 기능은 기본 사양이 아닌 선택 구성입니다.

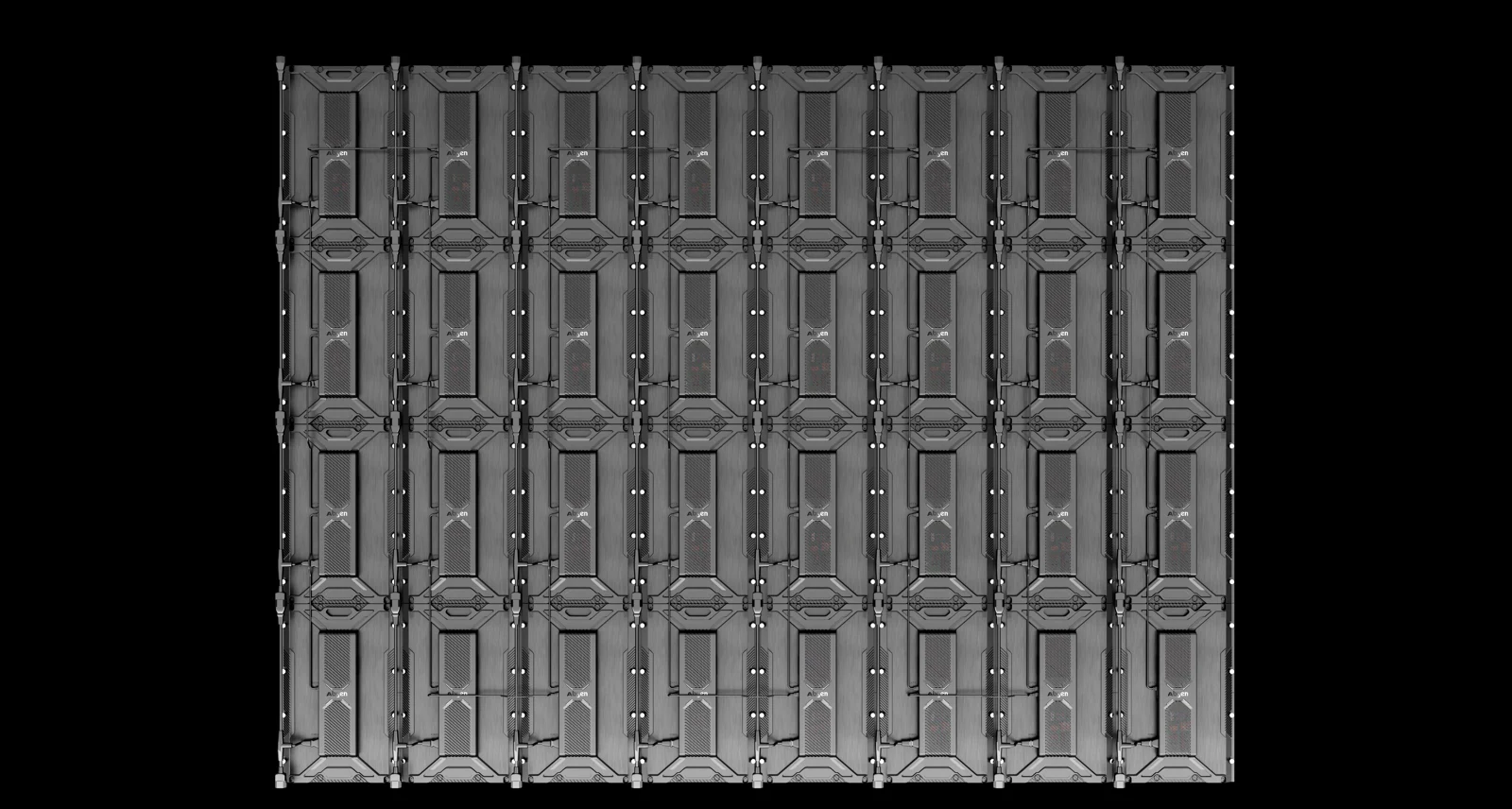

간편한 외부 연결
이더넷 케이블로 신호를 연결하고 T형 커넥터로 전원을 연결합니다. 패널 내부는 케이블 없는 구조로 정리되어 있습니다.
선명한 영상 표현
3840 Hz 주사율, 13비트 그레이스케일, 600 nit 밝기를 지원합니다. 촬영 시 스캔 라인 감소를 고려한 고주사율 설계입니다.

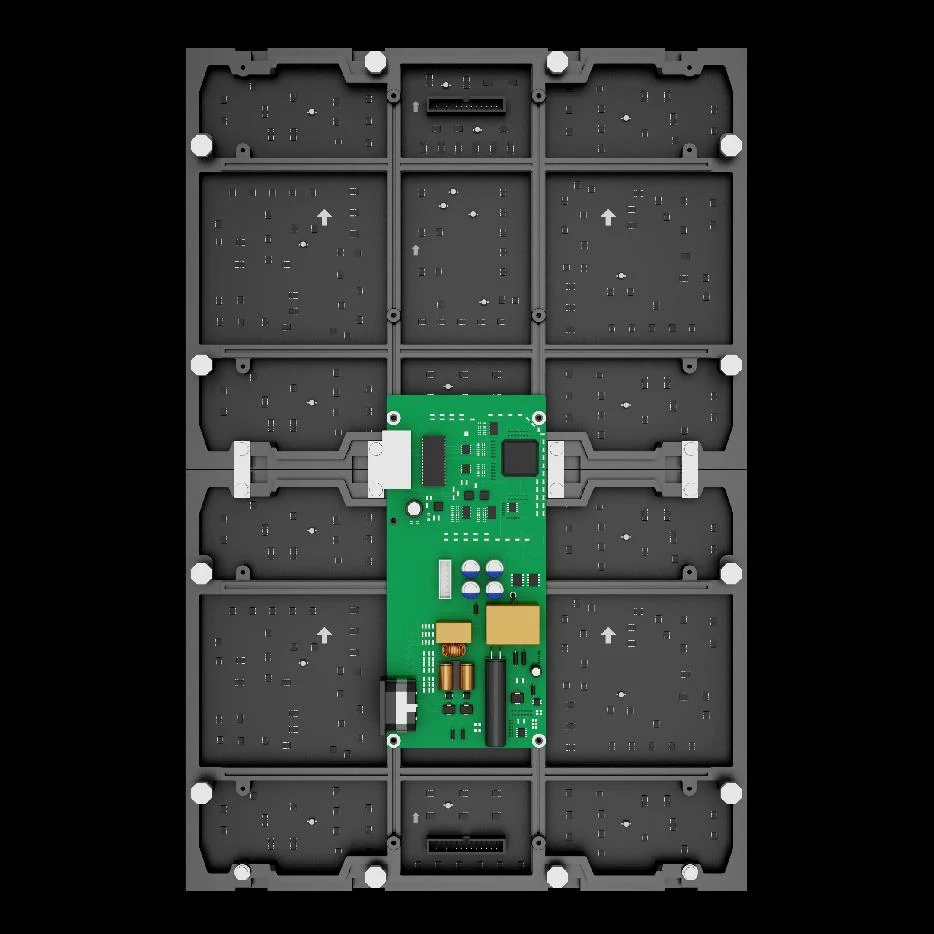

케이블 없는 내부 구조
캐비닛 내부의 복잡한 케이블 연결을 없애고 보드 중심으로 구성해 설치와 유지보수 접근을 단순화했습니다.
현장 규모에 맞는 두 가지 설치 방식
화면 면적과 높이, 구조물 조건에 따라 자석 직접 설치 또는 다이캐스팅 알루미늄 프레임 방식을 검토합니다.

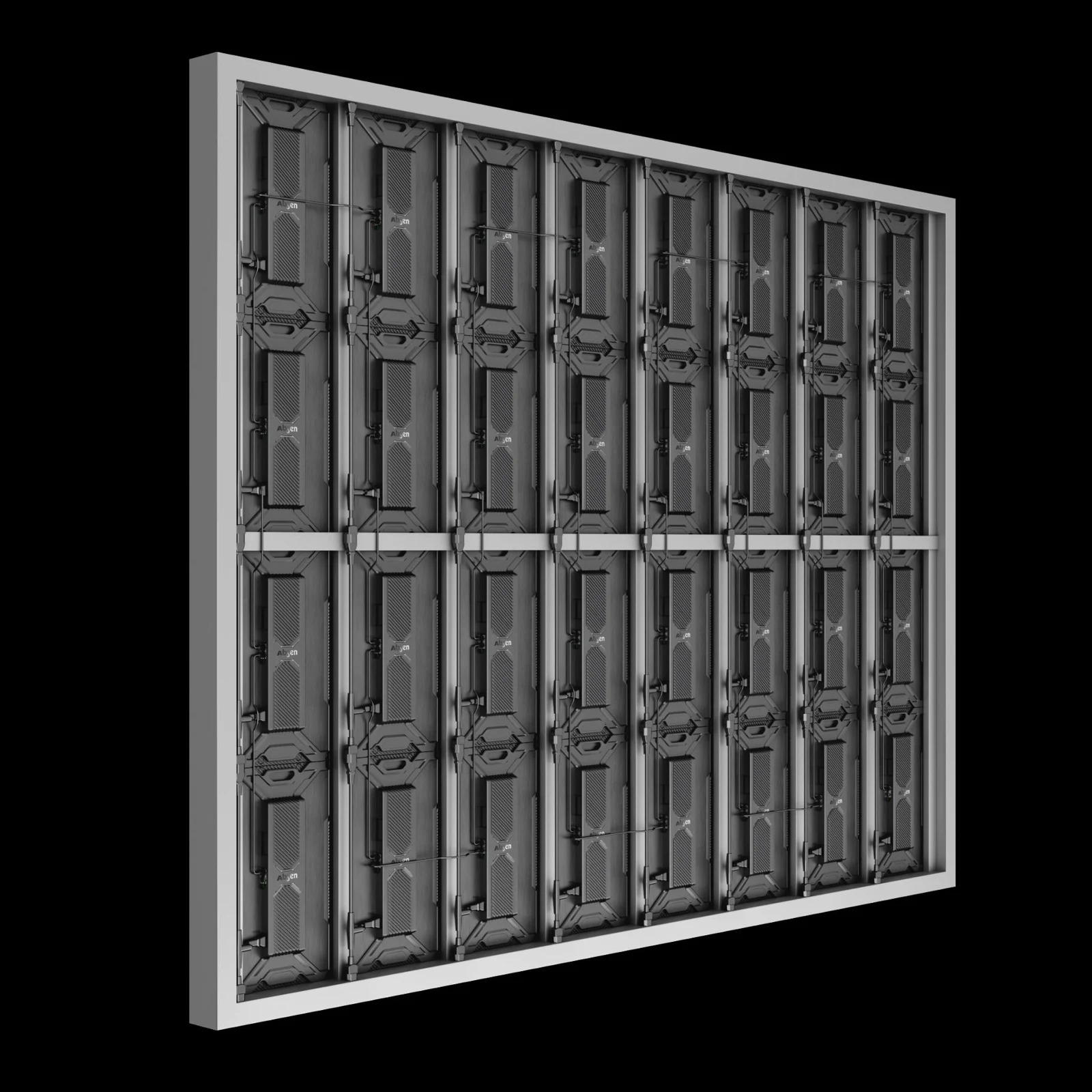

자석 직접 설치
빠르고 간편한 설치
제조사 자료는 화면 면적 30 m² 이하, 높이 4 m 미만에 자석 방식을 제안합니다. 현장 모듈 조립형 LED에 사용하는 범용 철제 구조물과 호환하도록 설계했습니다.
- 자석 부착 방식으로 설치 과정을 간소화
- 직접 자석 설치용 안전 로프 솔루션 선택 가능
- 기존 구조물의 규격과 고정 조건은 현장별 확인

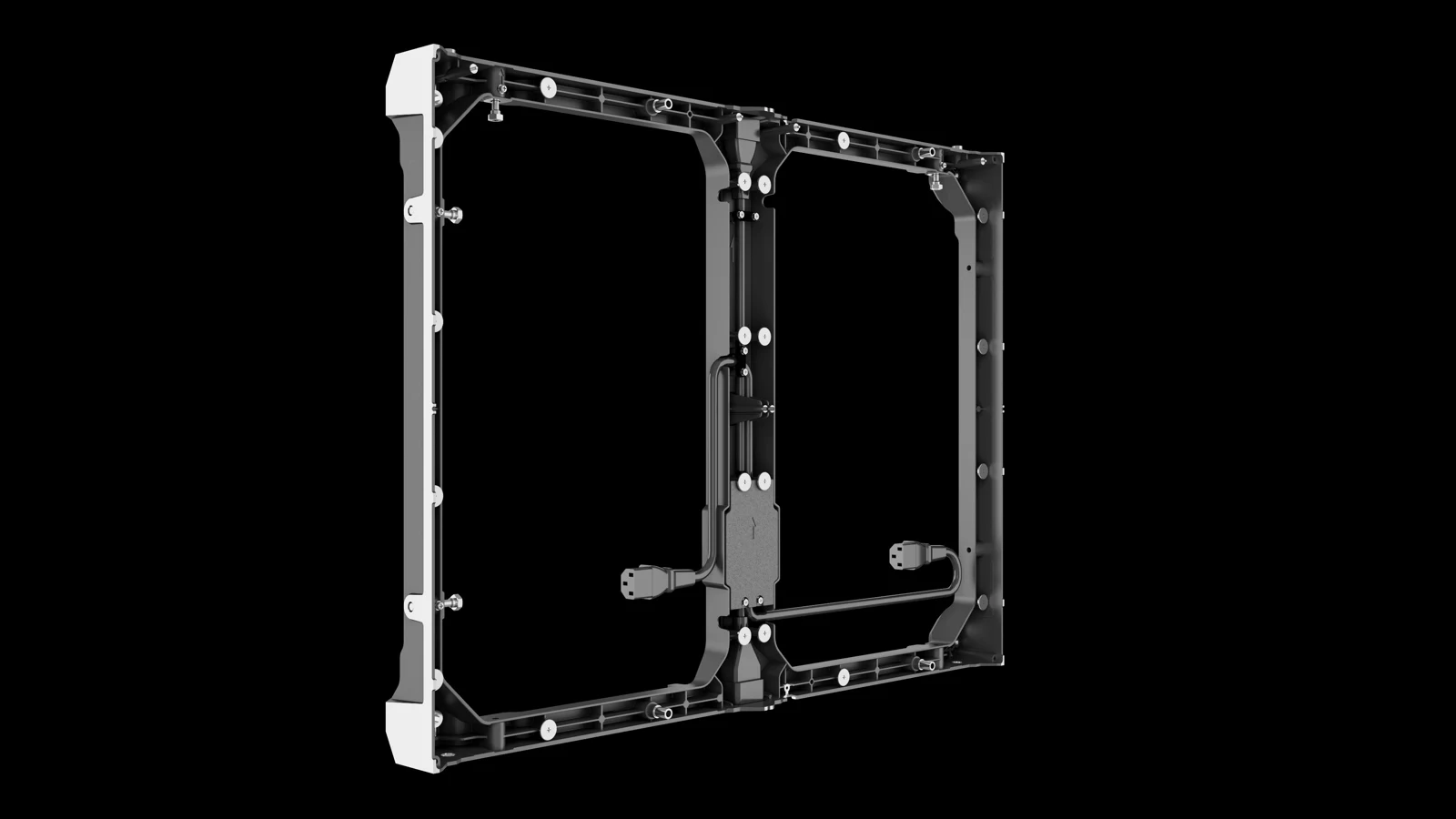

프레임 설치
대형 화면의 평탄도 확보
제조사 자료는 화면 면적 30 m² 초과, 높이 4 m 초과의 대형 화면에 다이캐스팅 알루미늄 프레임을 제안합니다. 벽면 설치, 적층 설치와 천장 설치를 지원합니다.
- 표준 프레임 640 × 480 mm, 선택 구성 320 × 480 mm / 320 × 240 mm
- 연결 플레이트로 사각 튜브 구조물에 고정
- AC 연결 케이블 내장 및 고정 나사 홀 제공
설치 방식별 면적·높이 조건은 제조사 소개 자료의 권장 범위입니다. 경계 조건과 구조물 강도, 하중, 안전 로프 구성은 설치 현장에 맞춰 확인합니다.
정밀한 화면, 편리한 유지보수
평탄도를 조정하고 전면에서 패널에 접근할 수 있어, 설치 후 관리까지 효율적으로 이어집니다.

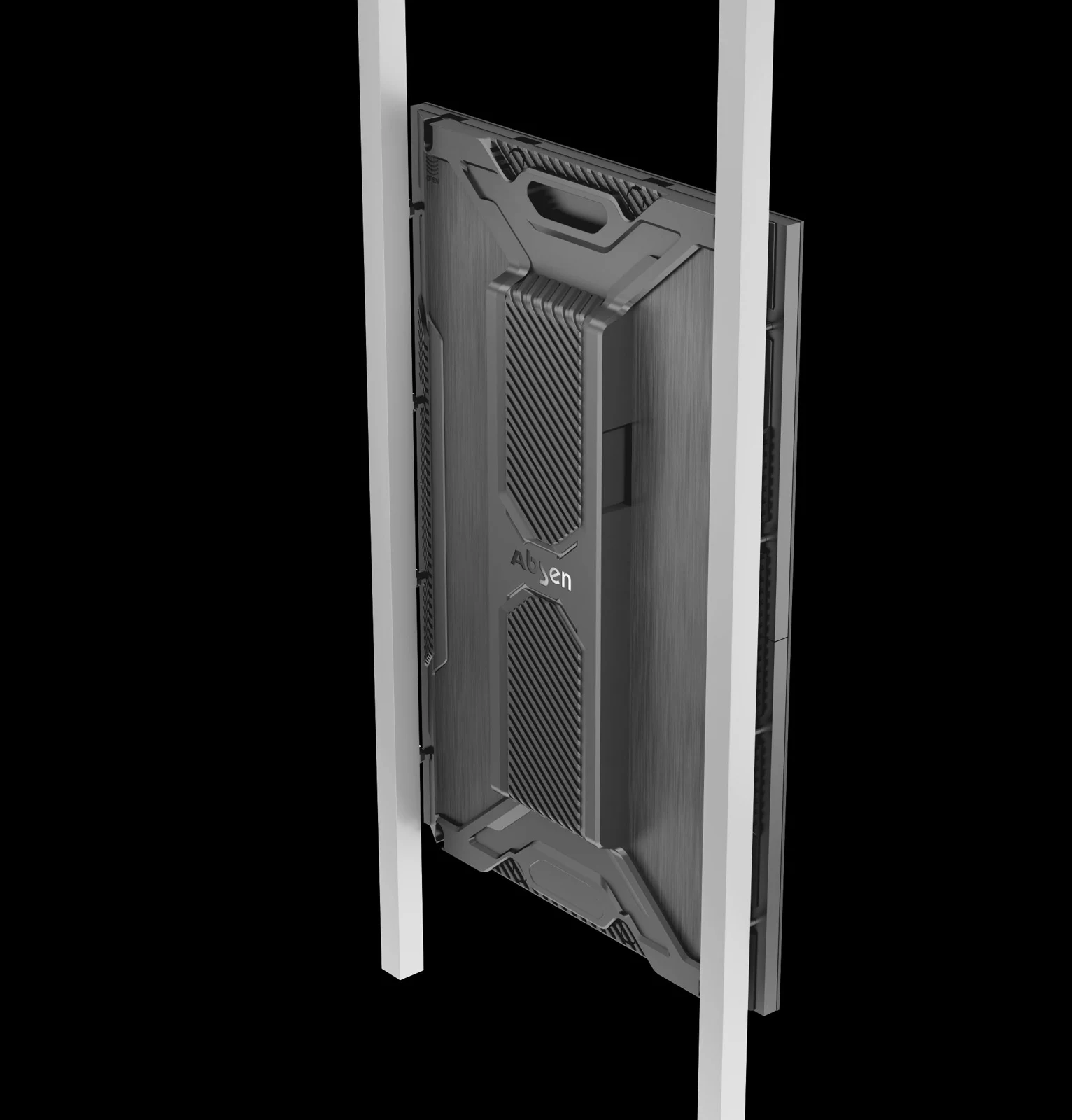

평탄도 조정
8개 자석으로 정밀하게
맞춤 설계된 8개 자석과 전용 조정 도구로 패널의 평탄도를 조절합니다. 화면 연결부의 높이 차이를 정밀하게 조정해 섬세한 영상 표현을 돕습니다.

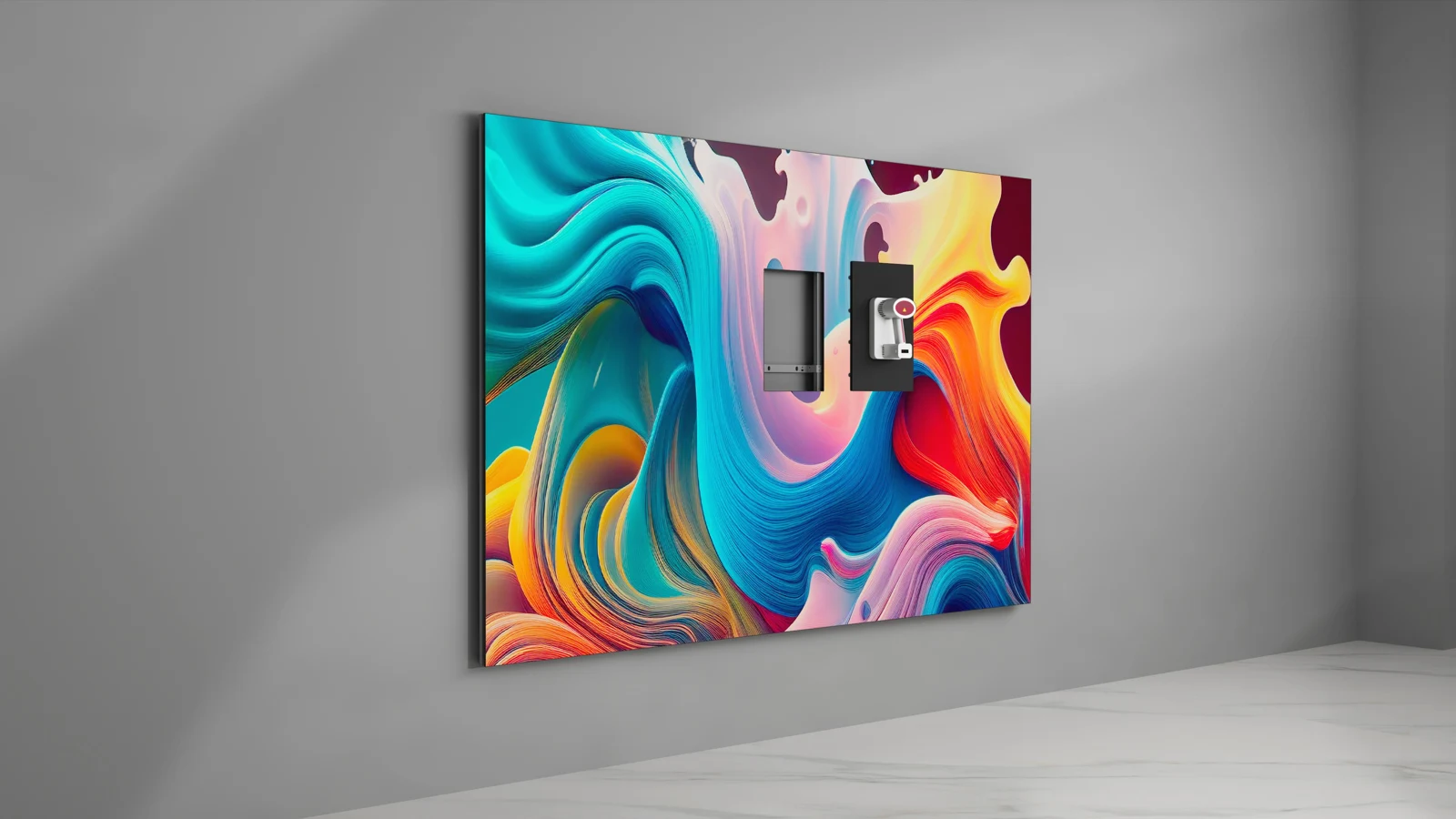

전면 유지보수
후면 통로 없이 관리
진공 방식의 유지보수 도구를 사용해 전면에서 패널을 분리하고 관리합니다. 별도 후면 점검 통로 없이 접근할 수 있어 벽면 설치 공간을 효율적으로 활용합니다.

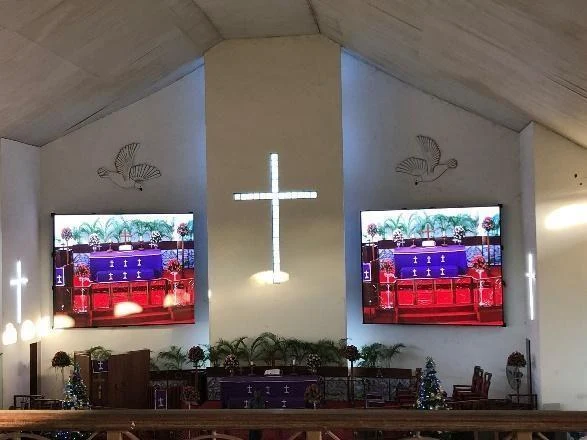

일상 공간을 바꾸는 화면

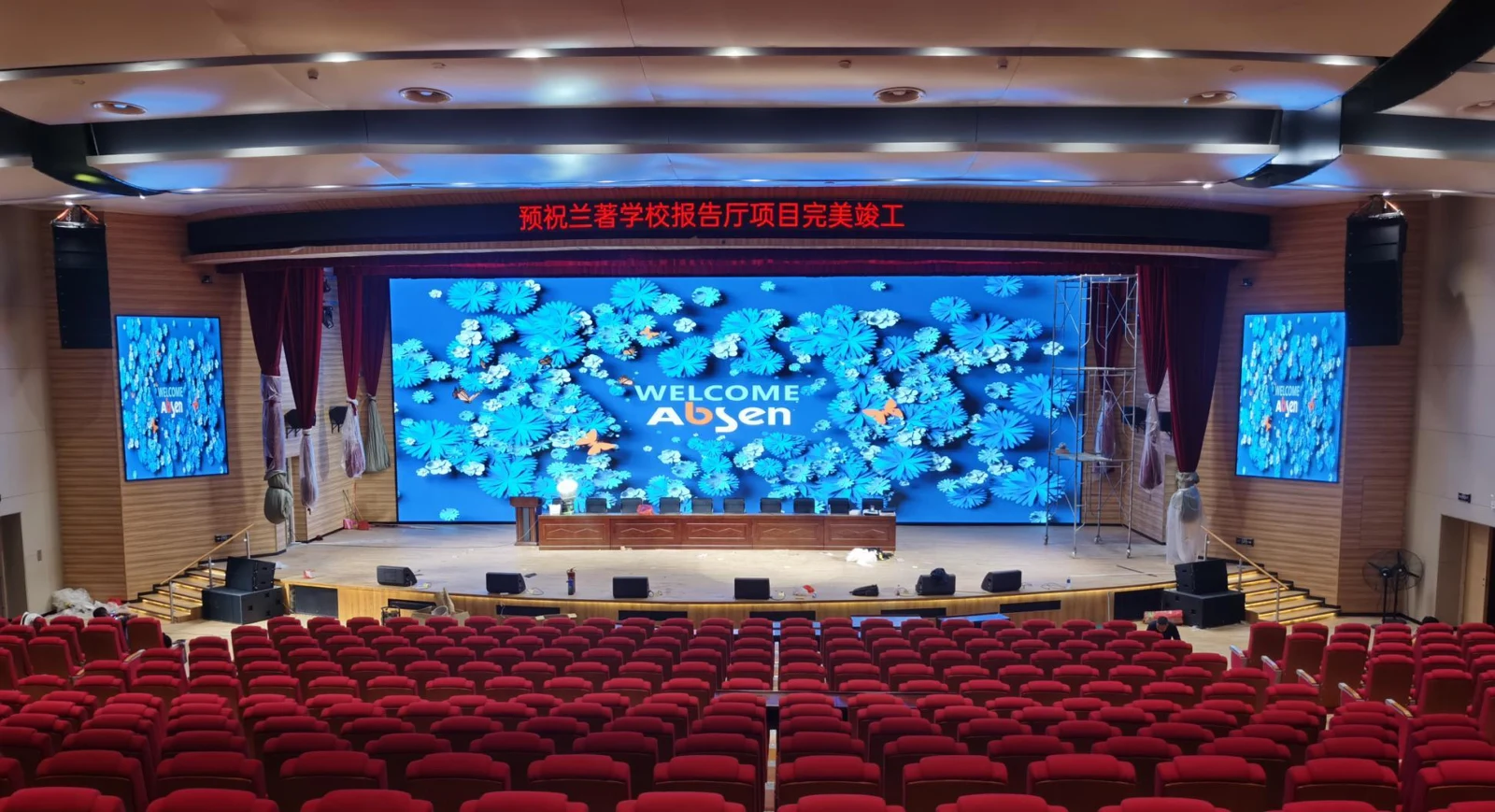

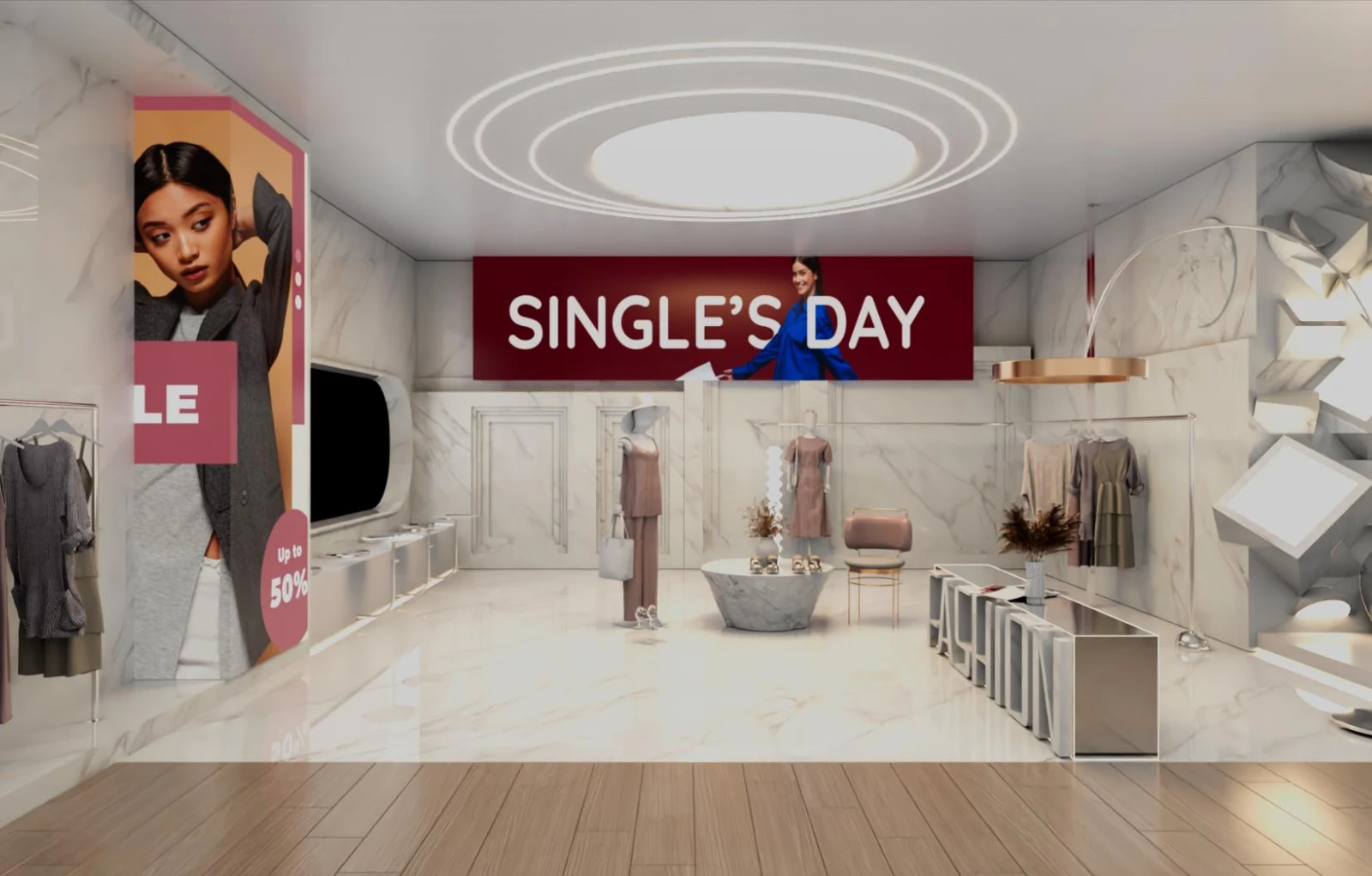

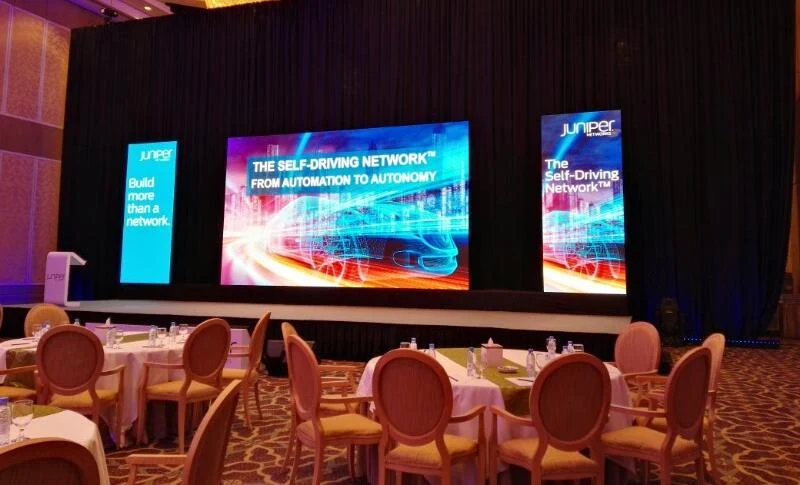

교회, 호텔, 체인 매장, 회의실, 자동차 전시장, 컨퍼런스 홀, 로비와 전시 공간에 활용할 수 있습니다.
이미지는 제조사 제품 소개 자료의 활용 예시입니다.
품질 관리와 글로벌 지원 체계
원자재 선정부터 표준 제조 공정, 품질 검사와 사후 지원까지 제조사 체계를 기반으로 운영합니다.
표준화된 제조·검사
18개 모니터링 단계, 29개 운영 절차, 33개 기록 단계와 2,285개 검사·테스트로 생산 과정의 품질을 관리합니다.
제품 인증
모델별 사양표 기준 CCC, FCC, ETL, CE 인증이 기재되어 있습니다. 도입 시 해당 구성의 인증과 적용 조건을 확인합니다.
보증·서비스 지원
제조사 자료는 기본 1년 보증에 2년차 무료 연장, 추가 1~3년 연장 옵션과 평생 유지보수를 안내합니다. 900개 이상의 인증 파트너와 5,000명 이상의 엔지니어로 구성된 글로벌 네트워크를 안내합니다.
보증·연장·유지보수의 적용 범위와 국내 지원 조건은 실제 공급 계약 및 상담을 통해 확인합니다.
모델별 주요 사양
픽셀 피치, 화면 크기와 시청 거리를 기준으로 CPS1.8, CPS2, CPS2.5 중 적합한 모델을 검토하세요.
| 항목 | CPS1.8 | CPS2 | CPS2.5 |
|---|---|---|---|
| LED 유형 | 블랙 SMD1515 | 블랙 SMD1515 | 블랙 SMD2121 |
| 픽셀 피치 | 1.86 mm | 2 mm | 2.5 mm |
| 패널 크기 (W × H × D) | 320 × 480 × 46.5 mm | 320 × 480 × 46.5 mm | 320 × 480 × 46.5 mm |
| 패널 해상도 | 172 × 256 | 160 × 240 | 128 × 192 |
| 패널 무게 | 1.9 kg | 1.8 kg | 1.8 kg |
| 모듈 크기 (W × H) | 320 × 240 mm | 320 × 240 mm | 320 × 240 mm |
| 밝기 | 600 nit | 600 nit | 600 nit |
| 주사율 | 3840 Hz | 3840 Hz | 3840 Hz |
| 그레이스케일 | 13 bit | 13 bit | 13 bit |
| 시야각 (수평 / 수직) | 160° / 140° | 160° / 140° | 160° / 140° |
| 소비전력 (최대 / 평균) | 360 / 120 W/m² | 360 / 120 W/m² | 360 / 120 W/m² |
| 보관 온도 | -40 ~ +60 °C | -40 ~ +60 °C | -40 ~ +60 °C |
| 동작 온도 | -10 ~ +40 °C | -10 ~ +40 °C | -10 ~ +40 °C |
| 보관 습도 | 10 ~ 85% RH | 10 ~ 85% RH | 10 ~ 85% RH |
| 동작 습도 | 10 ~ 80% RH | 10 ~ 80% RH | 10 ~ 80% RH |
| 보호 등급 | IP40 / IP21 | IP40 / IP21 | IP40 / IP21 |
| 인증 | CCC, FCC, ETL, CE | CCC, FCC, ETL, CE | CCC, FCC, ETL, CE |
소비전력 허용 오차: ±15% (실제 사용 조건에 따라 달라질 수 있음). 면적당 무게 12.3 kg/m²는 제품 소개 수치이며 모델별 패널 무게는 위 사양표를 따릅니다. 소형 패널 및 코너 기능은 선택 구성으로 최종 사양을 별도 확인합니다. 모바일에서는 표를 좌우로 스크롤할 수 있습니다.
